產品介紹
廣泛應用于，水處理鼓風曝氣 、醫院、實驗室的污水?dāng)嚢杵貧?、印刷行業的真空送紙電鍍槽、工業廢水的攪拌曝氣 、塑焊、吹風的氣源供應、燃燒器的噴霧、玻璃工業及其它。
結構/工作原理
鼓風機壓力范圍：0.1-0.5kgf/cm2

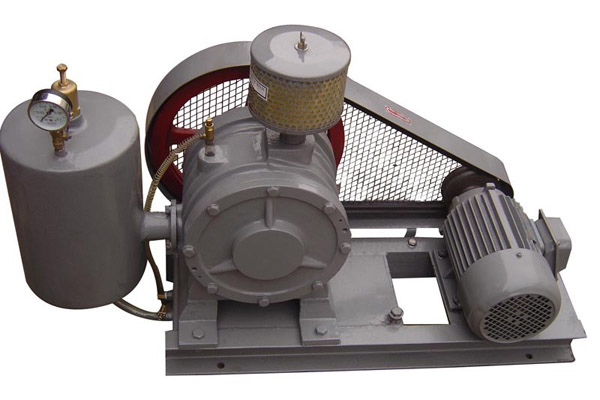

TOHIN回轉式鼓風機結構精巧，主要由下列六部分組成：電機、空氣過渡器、鼓風機本體、空氣室、底座（兼油箱）、滴油嘴。鼓風機靠汽缸內偏置的轉子偏心運轉，并使轉子槽中的葉片之間的容積變化將空氣吸入、壓縮、吐出。在運轉中利用鼓風機的壓力差自動將潤滑油送到滴油嘴(滴油嘴是一種將潤滑油適量滴入風機主機腔內的部件，采用日本東浜公司獨創的點滴構造，精工制作，不會產生機油堵塞，也不會將機油滴入太多。)，滴入汽缸內以減少摩擦及噪聲，同時可保持汽缸內氣體不回流。
產品特點
1. 體積小、風量大、噪聲低、耗能省(回轉式鼓風機采用運轉壓縮空氣的原理，雖然體積小，但風量大、節能，靜音運轉是其他形式的風機無法比擬的)；
2. 運轉平穩，安裝方便(小型機種運轉時只要放置妥當則振動很小，不需要加裝防振裝置，安裝方便)；
3. 抗負荷變化，風量穩定(例如：污水處理曝氣槽壓力變化，則負荷變化，但風量隨壓力變化而變化甚微)；
4. 附有空氣室，散氣平穩(全部機種附有空氣室，可防止空氣脈動，散氣平穩)；
5. 材質精良，結構巧妙，性能卓越(鼓風機全部采用優質的材料，結構精巧，堅固耐用，性能卓越，長期使用故障少)；
6. 保養簡單，故障少，壽命長 (低轉速，磨損小，壽命長)。
產品規格
型號 | 排風口徑 | 電機功率 | 頻率(Hz) | 風機轉速 | 風量(m3/min) | v型皮帶輪 | v型皮帶 | 油箱儲油量(有效油量) | 重量 | ||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 鼓風機 | 電機 | 凈重 | 毛重 | |||||||
HC-251S | 3/4"(20) | 0.55 | 50 | 450 | 0.31 | 0.3 | 0.29 | 0.28 | 0.28 | 8" | 21/2" | A-40 | 1.5L(1.1L) | 44 | 51 |
HC-30S | 1"(25) | 0.55 | 50 | 430 | 0.35 | 0.34 | 0.33 | 0.32 | 0.31 | 10" | 3" | A-44 | 1.5L(1.1L) | 50 | 57 |
HC-301S | 1"(25) | 0.75 | 50 | 520 | 0.42 | 0.41 | 0.4 | 0.39 | 0.38 | 10" | 31/2" | A-44 | 1.5L(1.1L) | 50 | 57 |
HC-40S | 11/4"(32) | 0.75 | 50 | 500 | 0.66 | 0.65 | 0.63 | 0.61 | 0.59 | 12" | 4" | A-52 | 2.5L(1.7L) | 80 | 88 |
HC-401S | 11/4"(32) | 1.5 | 50 | 580 | 0.8 | 0.77 | 0.74 | 0.71 | 0.67 | 12" | 41/2" | A-52 | 2.5L(1.7L) | 85 | 93 |
HC-50S | 11/2"(40) | 1.5 | 50 | 430 | 1.14 | 1.12 | 1.09 | 1.06 | 1.02 | 14" | 4" | A-64 | 3.5L(2.3L) | 120 | 130 |
HC-501S | 11/2"(40) | 2.2 | 50 | 500 | 1.44 | 1.42 | 1.39 | 1.36 | 1.32 | 14" | 41/2" | A-64 | 3.5L(2.3L) | 125 | 135 |
HC-60S | 2"(50) | 2.2 | 50 | 450 | 1.9 | 1.87 | 1.82 | 1.77 | 1.71 | 16" | 5" | B-74 | 5.5L(3.8L) | 190 | 223 |
HC-601S | 2"(50) | 4 | 50 | 540 | 2.41 | 2.34 | 2.29 | 2.24 | 2.18 | 16" | 6" | B-74 | 5.5L(3.8L) | 200 | 233 |
HC-80S | 21/2"(65) | 4 | 50 | 430 | 2.82 | 2.74 | 2.66 | 2.59 | 2.5 | 18" | 51/2" | B-84 | 8L(6L) | 250 | 268 |
HC-801S | 21/2"(65) | 5.5 | 50 | 500 | 3.53 | 3.45 | 3.38 | 3.33 | 3.25 | 18" | 6" | B-84 | 8L(6L) | 275 | 293 |
HC-100S | 3"(80) | 5.5 | 50 | 390 | 4.32 | 4.28 | 4.25 | 4.18 | 4.11 | 20" | 51/2" | B-93 | 20L(16L) | 375 | 395 |
HC-1001S | 3"(80) | 7.5 | 50 | 420 | 5.41 | 5.32 | 5.25 | 5.18 | 5.11 | 20" | 6" | B-93 | 20L(16L) | 390 | 410 |
