一、型號及主要技術性能：
型號說明：
（１）ＷＡ型�。祝粒�.５－１
式中： ＷＡ－水質穩定加藥裝置型號
０.５－藥劑溶解槽有效體積（Ｍ3）
�。保巹┩端幏绞剑ㄒ姳硪唬�
（２）ＪＹ型�。剩伲�0.3/0.72Ａ－１
式中： ＪＹ－加藥設備型號
０.３－藥劑溶解槽有效體積（Ｍ3）
�。粒铀幯b置組合形式（見表三）
�。保巹┩端幏绞剑ㄒ姳矶�

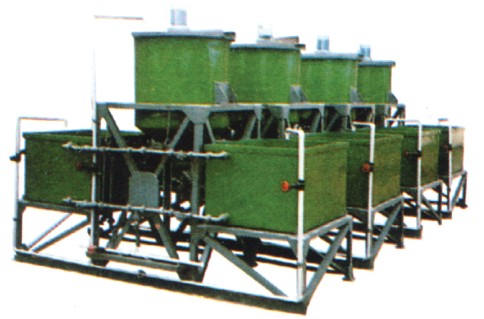

二、ＪＹ型仿美式加藥裝置
前言：
在水處理、化工、印染等行業，在水中或其他液體中經常遇到要按一定比例投加另一種溶液。生產過程中是連續的，這種投加工作必須同樣是連續的。如水處理中投加混凝劑，助濾劑，消毒。冷卻塔投加阻垢劑，化工、印染中定時、定量投加一定量的化學藥劑、酸堿等。這些都需要一種既能配置溶液，又能定量定時投加藥劑的設備，而這正是我們的ＪＹ系列加藥裝置所具備的基本功能。
ＪＹ系列加藥裝置，在錦江樂園，上海聯誼大廈等單位連續幾年的運行，證實了它的可靠性能與的設計。我們熱誠希望各地設計用戶單位來我單位調研，以便了解我單位的產品，使我們更好地為您服務。
適用范圍：
水處理中投加混凝劑、助濾劑、消毒劑、酸堿液。
冷卻水、循環水中投加阻垢劑等。
化工、印染中，投加酸、堿溶液與其他溶液。
特點：
性能穩定，溶液槽容積大，能耗低。
外形美觀，結構緊湊，占地面積小。
操作方便，維修簡單，投加能量大。
工藝結構說明：
ＪＹ加藥裝置三種型號，都有三大部分組成：１.攪拌機２.溶液槽３.計量裝置及投加設置。
現分別論述如下：
１.攪拌機：有攪槽機和攪拌裝置組成。其作用是使需投加的溶質和水（溶劑）按一定比例配置后，使其充分混合。
�。�.溶液槽：使用存放已拌好的藥液，供投加備用。
３.計量裝置及投加方式：ＪＹ系列中有兩種：（１）是采用計量泵投加。（２）用水射器投加，轉子流量計計量。如泵前投加，水射器可以不用，水射器需要壓投入在２kg/cm2以上。
| 藥劑投藥方式表（表一） | 代號 | 投藥方式 | 1 | ZJ、WJ型計量泵（微型機座系列） | 2 | 噴射器附轉子流量計 | 3 | 重力投配附轉子流量計 | 4 | 噴射器 |
|
| | 藥劑投藥方式表（表二） | 代號 | 投藥方式 | 1 | ZJ型計量泵（小機座系列） | 2 | 噴射器附轉子流量計 | 3 | 噴射器 |
|
| | 加藥裝置組合形式表（表三） | 代號 | 投藥方式 | 1 | 一套加藥設備 | 2 | 二套加藥設備 |
|
規格項目 | 大外形尺寸
（長×寬×高）
毫米 | 藥劑投加量
（升/時） | 投加方法 | 攪拌機功率
（千瓦） | 計量泵功率
（千瓦） | 攪拌槽容積
（升） | 溶液槽容積
（升） | JY-Ⅰ | 1450×1450×2000 | 0-20 | 計量泵 | 0.37 | 0.37 | 500 | 600 | JY-Ⅱ | 1450×1450×2200 | 0.5-45 | 計量泵 | 0.37 | 0.37 | 500 | 1000 | JY-Ⅲ | 1550×1550×2600 | 30-390 | 計量泵 | 0.55 | 2.2 | 1000 | 2000 |
|
