產品介紹
（原常壓密閉水箱建筑標準設計圖集98R109，自2002年3月1日起圖集號已經改為98R401-1）

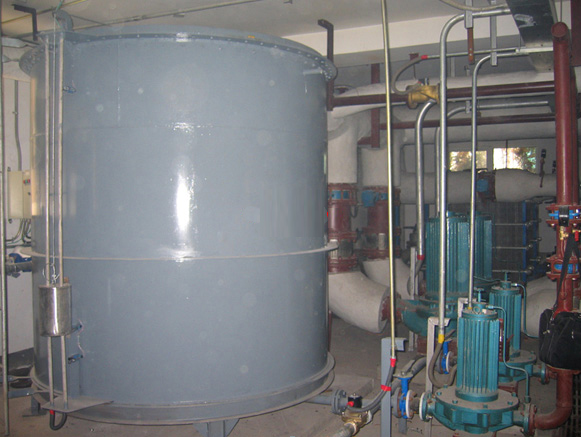

1. 常壓密閉水箱與常溫除氧設備配套用于儲存除氧水。由于箱內設有浮蓋，并在浮蓋與箱壁之間連接橡膠板，使儲水與大氣隔絕，防止除氧水從大氣回氧；而且當水箱進水時箱內不會升壓，出水時不會抽空，始終保持常壓狀態；
2. 根據常壓密閉水箱的特點，它也可推廣用作熱水供暖高位膨脹水箱及蒸氣供暖回收儲存100℃以下冷凝水，以防止當水位降低后從大氣中回氧
3. 箱內橡膠筒為普通橡膠板，采用萬能膠（聚氨酯類）粘制，筒長為水箱高H＋100mm。為保證粘合嚴密牢固，橡膠與水箱粘結端直徑應為水箱直徑D－15mm，與浮蓋粘接端應為浮蓋直徑d－10mm，所有粘結層寬度為40mm
4. 橡膠筒與水箱和浮蓋粘結后的環形折返槽內，按設計數放置一排玻璃球，其作用是為保證折返槽隨浮蓋升降時保持穩定下垂，從而使橡膠筒不致被水頂出浮蓋；
5. 水箱各部件焊接時，凡需防漏水的焊縫應連續焊，否則可間斷焊。試水合格后，內、外表面刷防銹漆外加刷灰色面漆；
6. 根據水箱結構特點，水箱僅在箱底設一接管口，使用時可按需要在箱外接管上分接進、出、排水管。對于5－8號水箱安裝時應在箱底梁下加筑磚或混凝土支座；
7. 水箱側壁頂部設有一手動放氣閥，作為水箱啟用時放氣用，待滿水后即可關閉
8. 水箱外側裝有液位顯示控制器，隨帶高、低液位聲光報警箱，根據實際需要可與水泵啟、停連鎖，實現自控。由于液位顯示浮球設在箱外，通過引線與箱內浮蓋連結，故它顯示的高、低液位，正好與它裝在箱內方式相反。這在連接信號線時務必注意
9. 必要時用戶可將幾個水箱并聯在一起使用。但注意應采用相同規格水箱，且置于同一標高，這時只需在其中一個水箱上裝設液位顯示控制器
特別說明
本公司在長期的水箱制作過程中，積累了豐富的實踐經驗，對常壓密閉水箱標準圖集98R109進行了全面優化改進，修正了原圖集中的缺陷，使之結構更趨合理，水箱運行極為穩定可靠。
產品規格
水箱號 | 水箱外徑 | 水箱總高 | 水箱容量(m3) | 水箱重量(Kg) |
1# | Æ800 | 1.15 | 0.35 | 150.5 |
2# | Æ1000 | 1.35 | 0.7 | 213.4 |
3# | Æ1200 | 1.55 | 1.24 | 283.8 |
4# | Æ1400 | 1.75 | 2.0 | 367.7 |
5# | Æ1600 | 1.95 | 3.0 | 523.3 |
6# | Æ1800 | 2.15 | 4.85 | 643.2 |
7# | Æ2000 | 2.35 | 5.9 | 947.4 |
8# | Æ2200 | 2.55 | 7.97 | 1142 |
9# | Æ2400 | 2.6 | 10.86 | 1463 |
10# | Æ2500 | 2.8 | 12.76 | 1816 |
11# | Æ2600 | 2.8 | 13.80 | 1962 |
12# | Æ2800 | 3.0 | 17.24 | 2200 |
13# | Æ3000 | 3.0 | 19.79 | 2383 |
