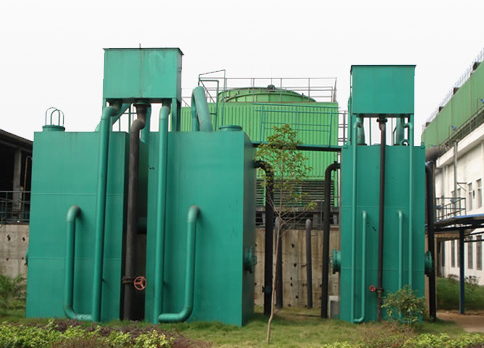

重力式多閥過濾器
一、性能
本設備用于過濾，低濁度水，進水濁度應小于50mg/l。
本設備在正常運行時可以作為無閥濾池使用（此時A、B閥為開啟狀態，其他各閥為關閉狀態）。當濾層阻力大到一定值時，設備會自動進行反洗并自動投入運行，不需要人工操作。在運行時若需設備提前進入反洗階段，則開啟F閥。當系統對出水濁度要求很低，或過濾器兩次自動反洗間隔時間過短時，可以投入空氣擦洗程序。
二、工藝性能
過濾器直徑 | 進水 | 進壓縮空氣 | 出水 | 虹吸管排水 | ||||
流量 | 壓力 | 流量 | 壓力 | 流量（平均） | 相對高度 | 流量（瞬時） | 相對高度 | |
t/h | MPa | Nm3/min | MPa | t/h | m | t/h | m | |
| ф4416 | 122-184 | ＞0.15 | 18.4 | ＞0.15 | 110-165 | 6.2 | 551 | 0.45 |
| ф3216 | 64-96 | ＞0.15 | 9.6 | ＞0.15 | 57-86 | 5.9 | 279 | 0.15 |
過濾器規格 | 石英砂墊層 | 石英砂濾料 | 無煙煤濾料 | ||||||
高度 | 粒徑 | 重量 | 高度 | 粒徑 | 重量 | 高度 | 粒徑 | 重量 | |
mm | mm | t | mm | mm | t | mm | mm | t | |
ф4416 | 200 | 2-6 | 4.6 | 400 | 0.5-1.0 | 9.2 | 300 | 11.2-1.6 | 4.1 |
ф3216 | 200 | 2-6 | 2.4 | 400 | 0.5-1.0 | 4.8 | 300 | 1.2-1.6 | 2.2 |
